多層版PCB:電子設備的強大心臟

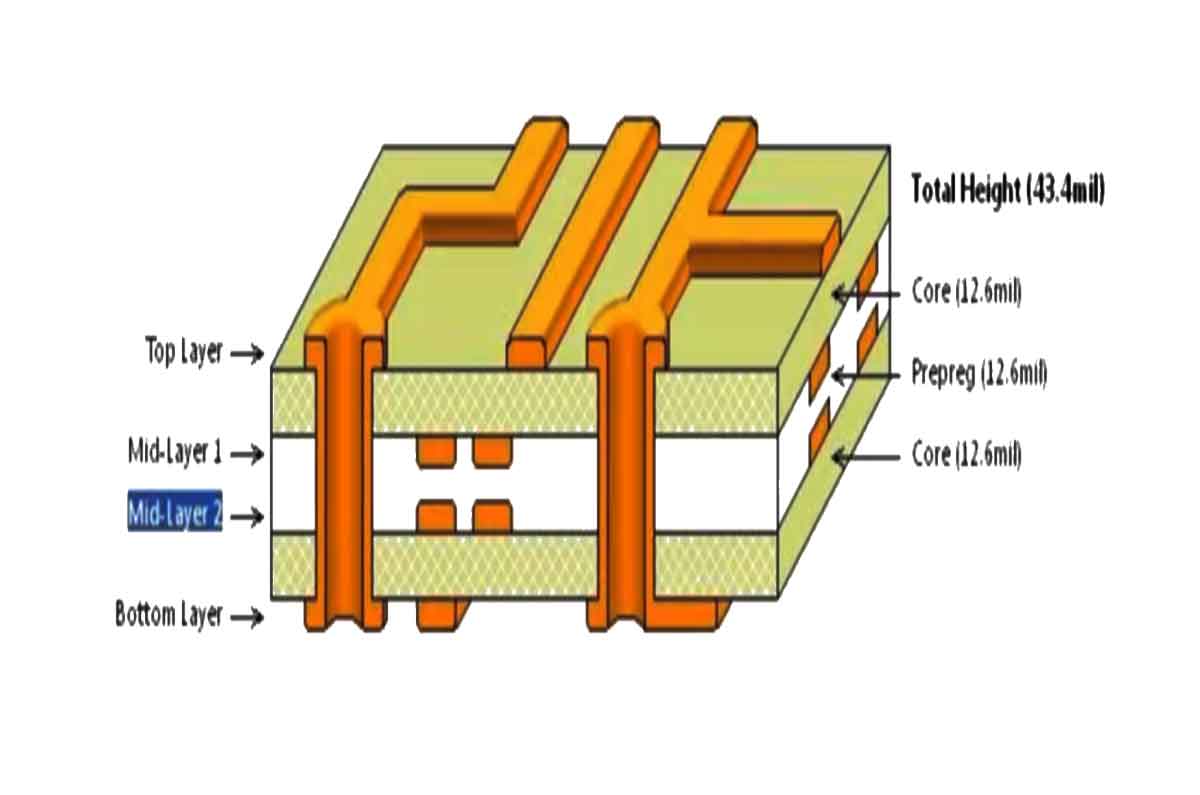

隨著科技的飛速發展,電子產品日新月異,復雜度不斷提升。在這一背景下,多層版PCB(印刷電路板)因其獨特的優勢,受到了越來越多的青睞。那么,多層版PCB究竟有哪些特點呢?
首先,多層版PCB可以實現更高的裝配密度。與傳統的單雙面板相比,多層版PCB能夠提供更多的布線空間和更緊湊的布局。這意味著在有限的空間內,可以放置更多的電子元件,進一步提高了設備的性能和功能。這無疑是小型化和輕量化電子設備設計的關鍵要素。
其次,增加布線層數為設計師帶來了更大的靈活性。多層版PCB允許復雜的電路設計,滿足了高速傳輸和信號完整性的要求。同時,其具備的阻抗控制和電磁干擾屏蔽能力,使得多層版PCB在高速數字和射頻應用中表現出色。
此外,多層版PCB還具有強大的散熱性能。通過增加金屬鋅散熱層,多層版PCB能夠有效地將熱量從電子元件傳導出去,提高了系統的穩定性和可靠性。對于大功率電路,這無疑是一個重要的優點。
更值得一提的是,多層版PCB能夠顯著減少布線和裝配的差錯。由于其高度集成的特點,多層版PCB簡化了裝配過程,縮短了生產周期,從而降低了生產成本。這為制造商帶來了明顯的經濟效益。
然而,盡管多層版PCB具有諸多優勢,但其成本通常高于單雙面板。這主要是因?yàn)橹圃於鄬影?/span>PCB需要更多的原材料、更復雜的工藝和更高的人工成本。因此,在選擇多層板還是單雙面板時,設計師需要根據實際需求和預算進行權衡。
綜上所述,多層版PCB憑借其高裝配密度、設計靈活性、強大的散熱性能以及降低生產成本等優勢,成為了現代電子設備不可或缺的核心組件。隨著科技的不斷發展,多層版PCB的應用前景將更加廣闊。
