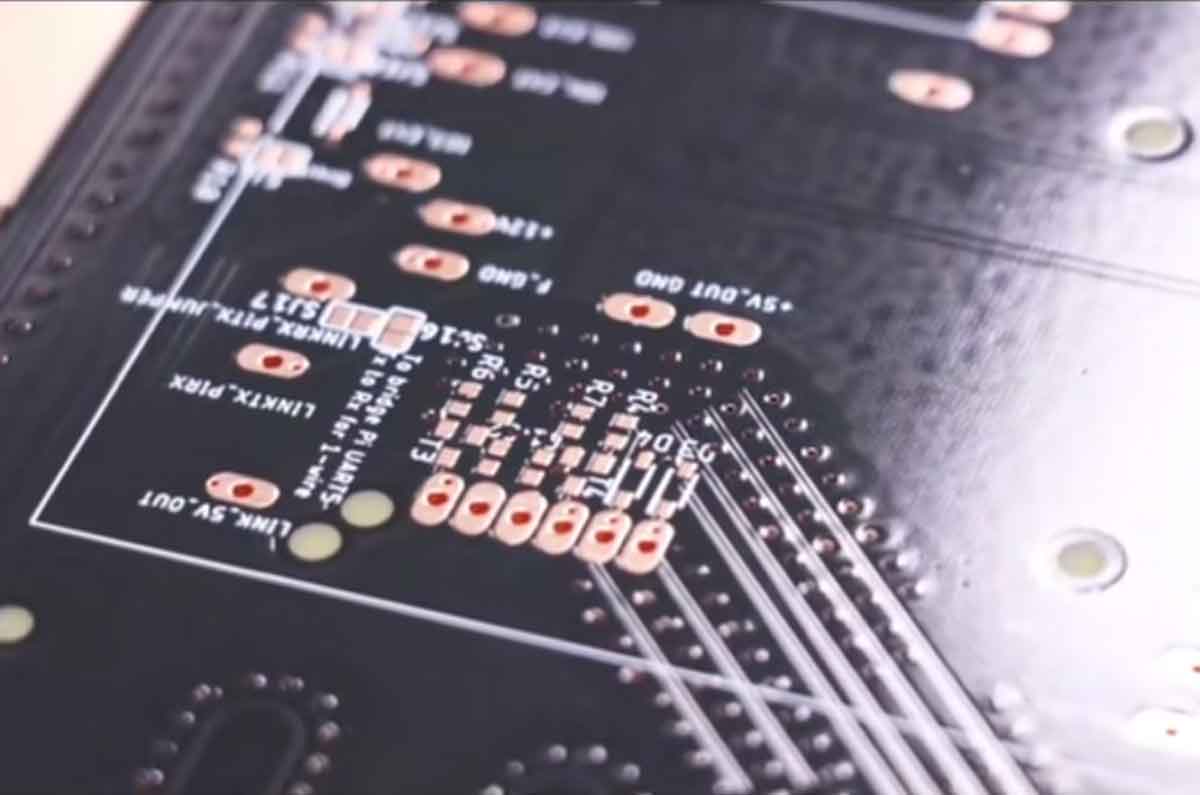

阻焊工序，又稱為防焊工序，是PCB制造中的一道重要環節。阻焊膜，作為保護膜，它的作用不可小覷。在焊接過程中，它能夠有效防止橋接現象的發生，為PCB提供長時間的絕緣環境和抗化學保護。這就好比為PCB穿上了一件漂亮且耐用的外衣，既美觀又實用。

讓我們一同走進車間，親眼見證這道工序的神奇之處。首先，對板子進行前處理是必不可少的。這一步驟主要是去除表面氧化物，增加表面粗糙度以及油墨附著力。經過這一環節的處理，板子的表面變得更加光滑、整潔，為后續的印刷工序打下了堅實的基礎。

緊接著，重頭戲來了——給板子印油墨。這一步采用的是絲網印刷的方式，將一層厚度均勻的防汗油墨印刷在板子上。你可能會好奇，為什么要用絲網印刷這種方式呢？這是因?yàn)榻z網印刷能夠確保油墨均勻地覆蓋在板子上，不遺漏任何一個角落。而且，通過精確控制油墨的用量和印刷的力度，可以確保印刷出來的文字和圖案清晰、美觀。

在阻焊工序中，常用的油墨顏色為綠色，但根據客戶的不同需求，還可以印刷紅、藍、黑、黃、紫等多種顏色的油墨。這些五顏六色的油墨不僅讓PCB更加美觀，還方便了生產和維修。

印刷完成后，板子會進入預烘環節。這一環節的目的是清除油墨內的溶劑，使油墨部分硬化，避免在曝光時粘底片。經過預烘處理的板子，就像一位經過精心打扮的模特，已經具備了走向舞臺的資質。

緊接著就是曝光環節了。在這一環節中，對需要保留的部分進行UV固化。經過這一步驟的處理，那些需要保留的部分就像被陽光照射過的雪人一樣，變得更加堅固。

曝光之后就是顯影環節了。這一環節的作用是將未聚合的油墨溶解去除，露出需要的焊盤等位置。經過這一處理，那些被油墨覆蓋的部分就像被揭開面紗的美女一樣，露出了她們真實的面貌。

最后再進行烘烤，使油墨中環氧樹脂徹底硬化，防止脫落。經過這一環節的處理，那些印刷在板子上的文字和圖案就像被固定在畫布上的顏料一樣，再也不會輕易脫落了。

阻焊與文字工序結束后一定要前往表面處理工藝了。這一環節是整個PCB制造過程中至關重要的一步，它不僅影響著產品的外觀質量和使用壽命，還關系著產品的電氣性能和可靠性。因此，每一位工作人員都必須要嚴謹、認真地對待每一個環節，確保每一塊PCB都能夠達到高質量的標準。
