PCB  IC封裝基板，即印刷電路板（PCB）在集成電路（IC）封裝過程中的重要作用。在IC制造流程中，芯片需要被封裝在一個堅固的外殼中，以便于與其他電子元件進行連接，同時保護芯片免受外部環境干擾。因此，IC封裝基板成為連接芯片與外部電路的關鍵橋梁。

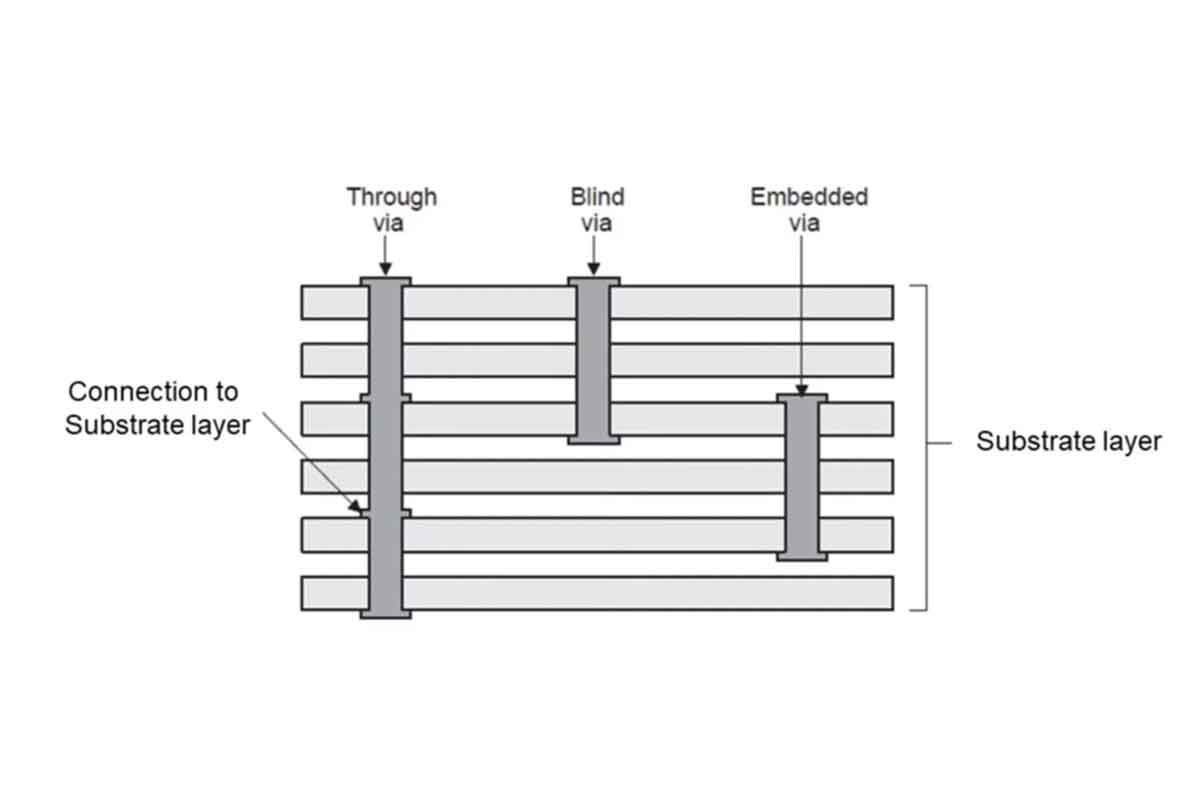

IC封裝基板通常采用多層PCB板結構，這種結構具有出色的信號傳輸、屏蔽和降噪能力。多層PCB板包括以下幾個重要層次：

1.信號層：負責傳輸芯片的信號和電源，確保高效的信息流通。

2.地層：提供屏蔽效果，降低電磁干擾，提高系統穩定性。

3.電源層：為芯片提供穩定的電源和接地，保證芯片正常工作。

IC封裝基板的材料和工藝選擇至關重要，它們直接影響到芯片的工作性能和穩定性。材料和工藝的選擇主要根據IC芯片的工作頻率、功耗、散熱等要求進行。常見的IC封裝基板材料包括FR4、CEM-1、CEM-3、CEM-10等，而常用的工藝類型包括多層PCB板、高頻板、陶瓷基板等。

設計IC封裝基板時，需充分考慮芯片的工作頻率、功耗、散熱等需求，同時兼顧封裝工藝的要求。在設計過程中，電磁兼容性（EMC）分析是必不可少的環節。這有助于確?；宀粫π酒a(chǎn)生干擾，同時也能防止外部環境對基板造成干擾。

總之，PCB  IC封裝基板在集成電路制造中扮演著至關重要的角色。它不僅需要滿足芯片的工作需求，還要確保良好的電磁兼容性。通過選用合適的材料和工藝，設計出優質的IC封裝基板，有助于提高芯片的性能和穩定性，從而確保整個電子系統的正常運行。
